Quartz Crystals Diagrams

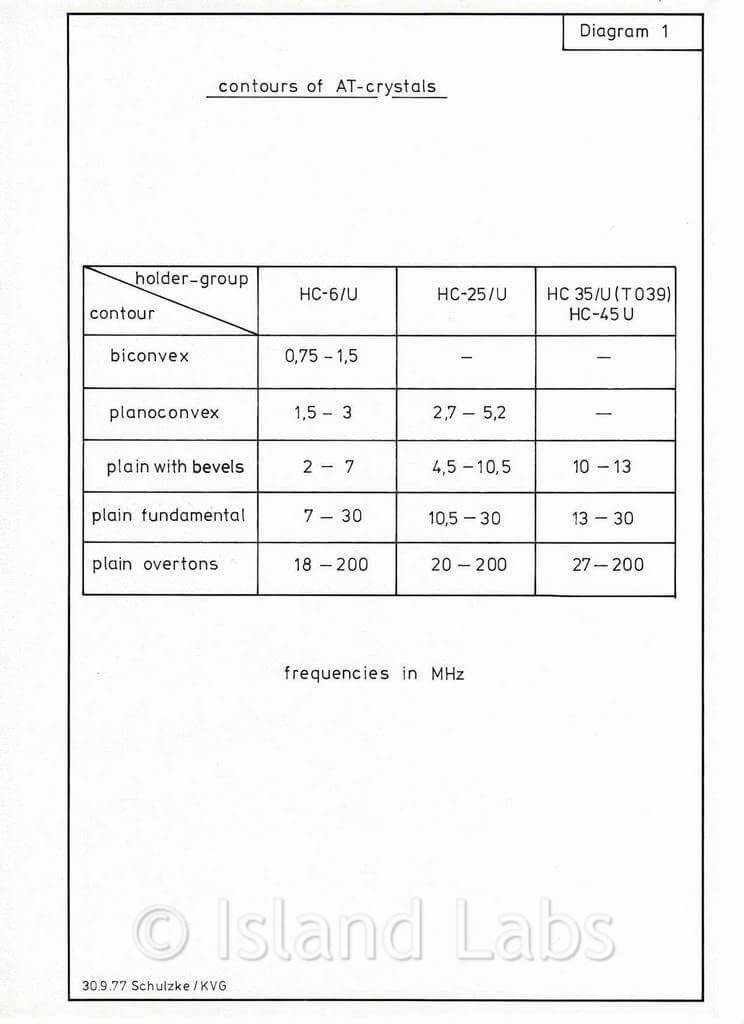

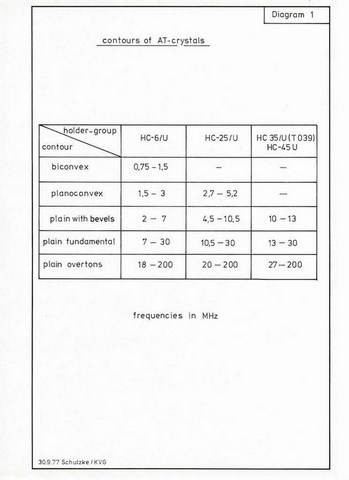

Diagram 1

Contours of AT-crystals

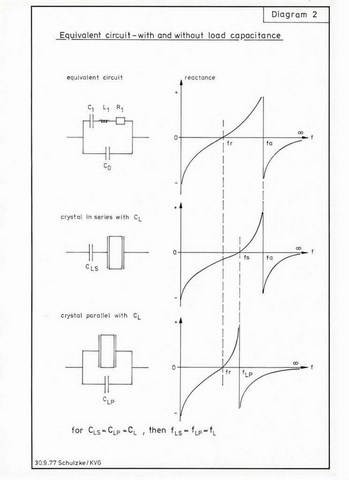

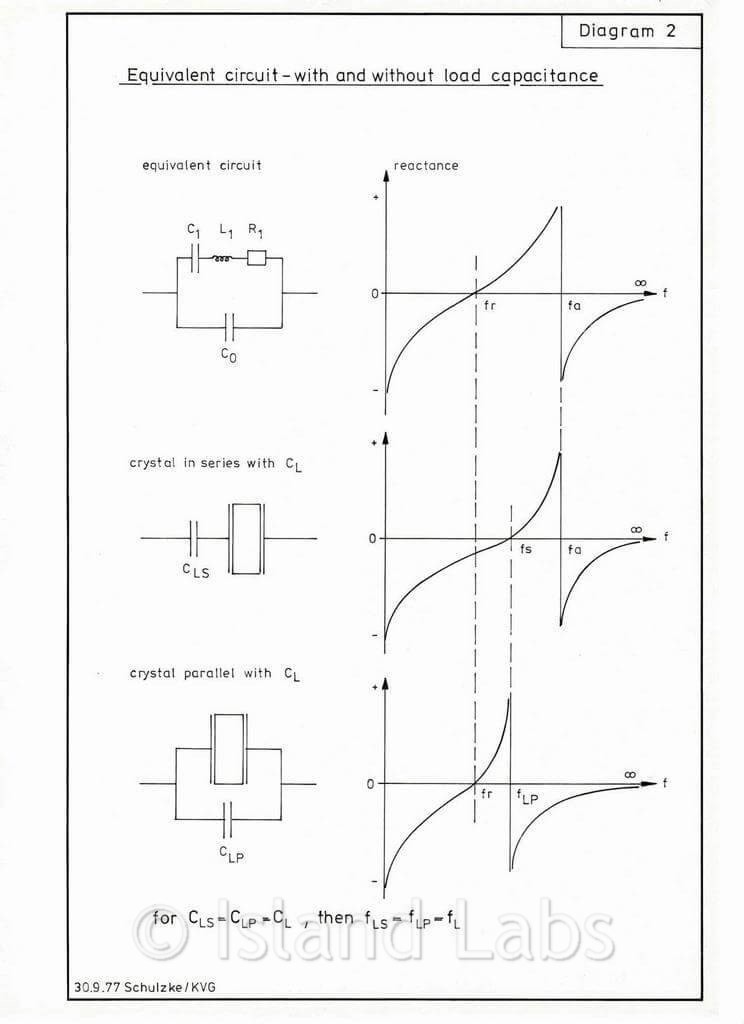

Diagram 2

Quartz Crystal equivalent circuits

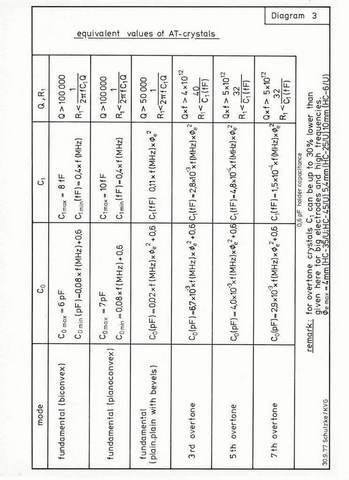

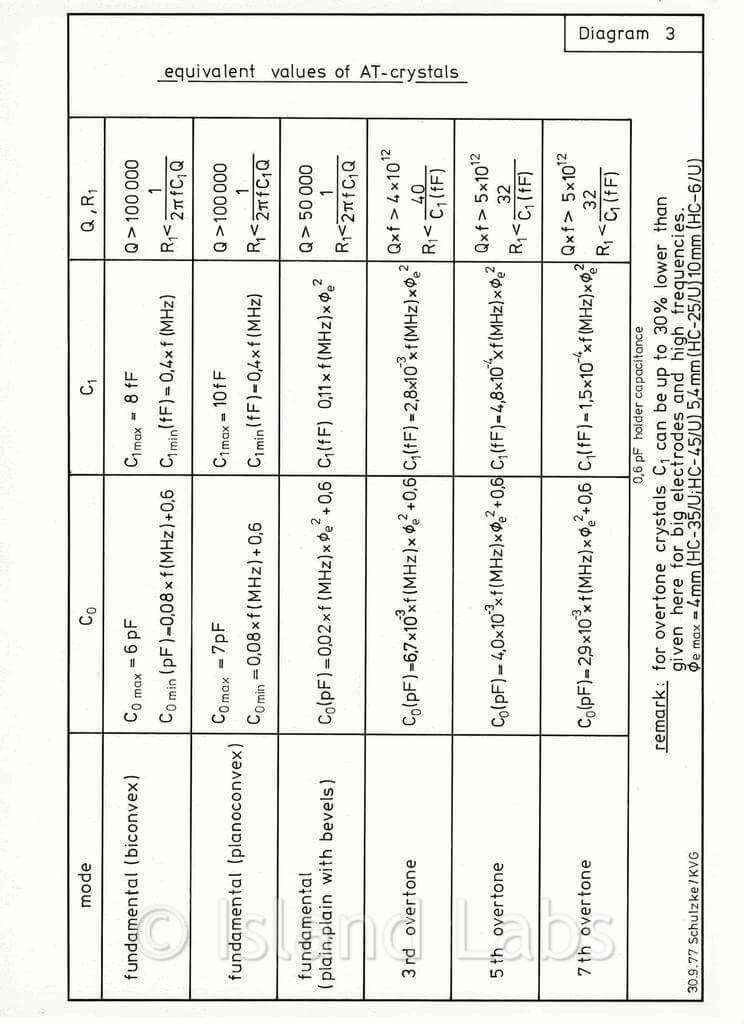

Diagram 3

Equivalent values of AT-crystals

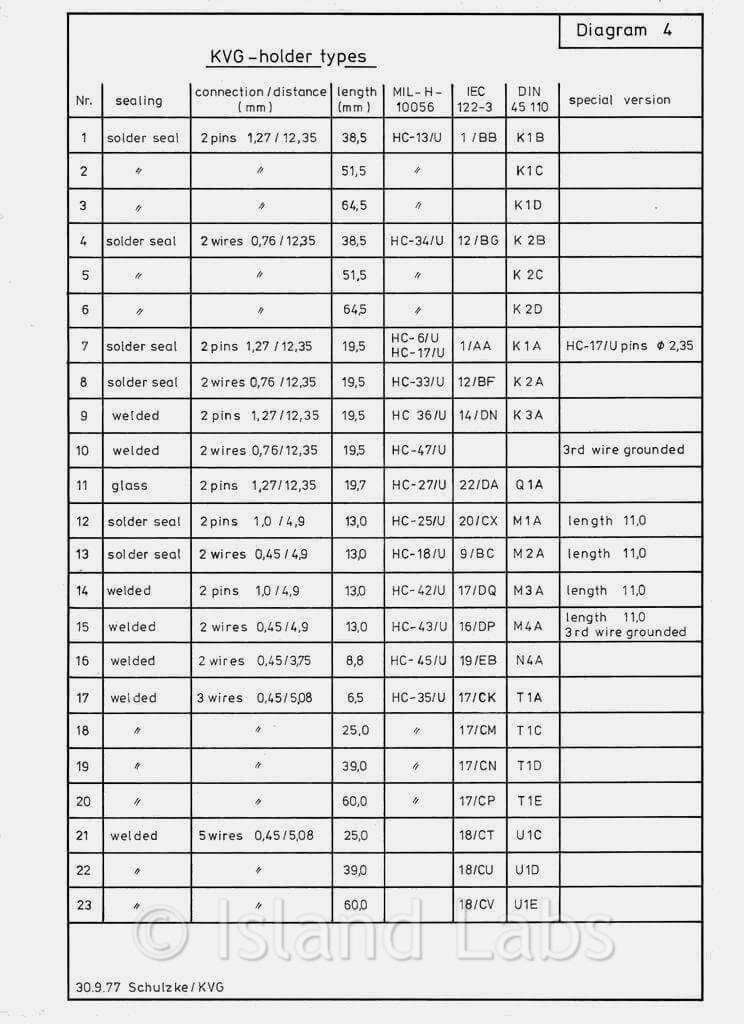

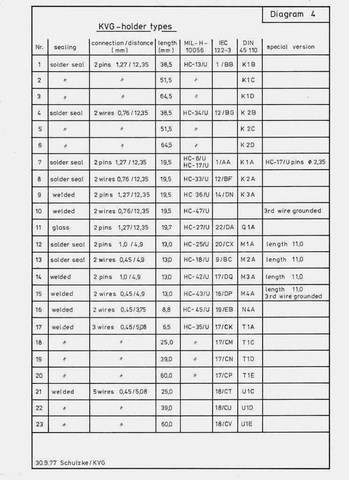

Diagram 4

Quartz Crystals holder types

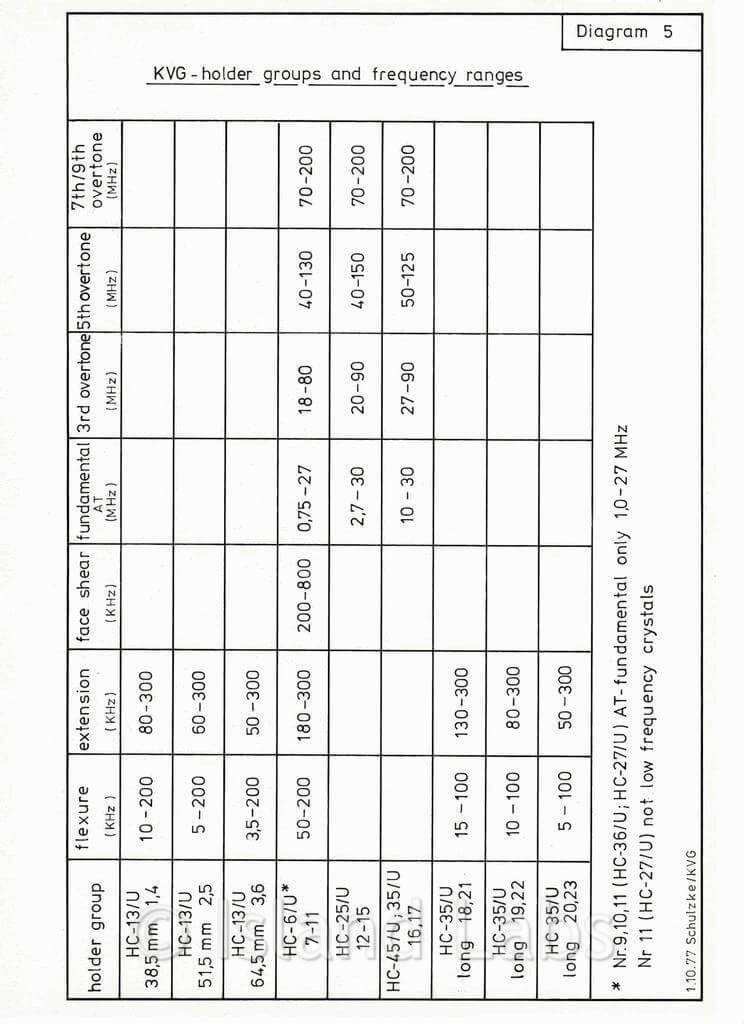

Diagram 5

Quartz crystal holders and frequency ranges

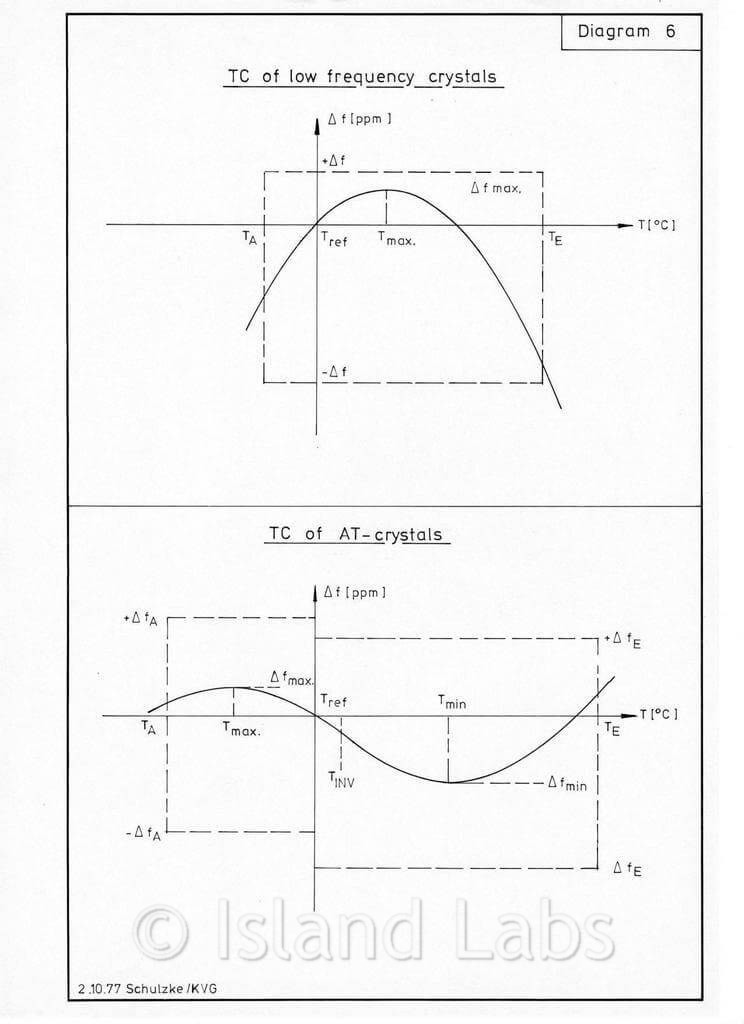

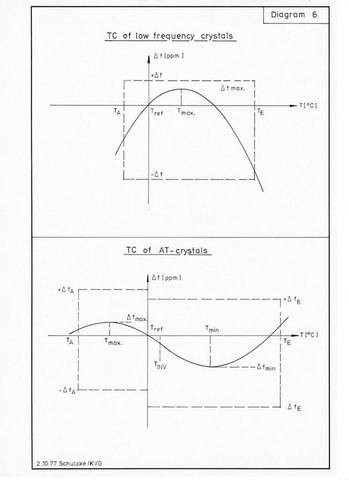

Diagram 6

TC of low-frequency crystals

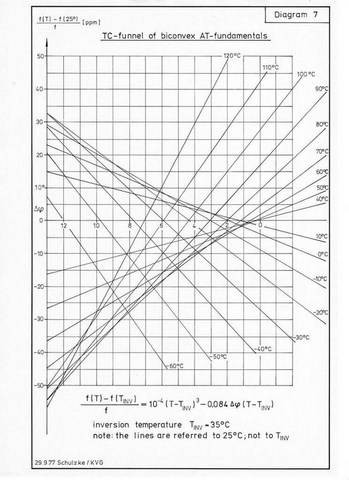

Diagram 7

TC of biconvex AT-fundamentals

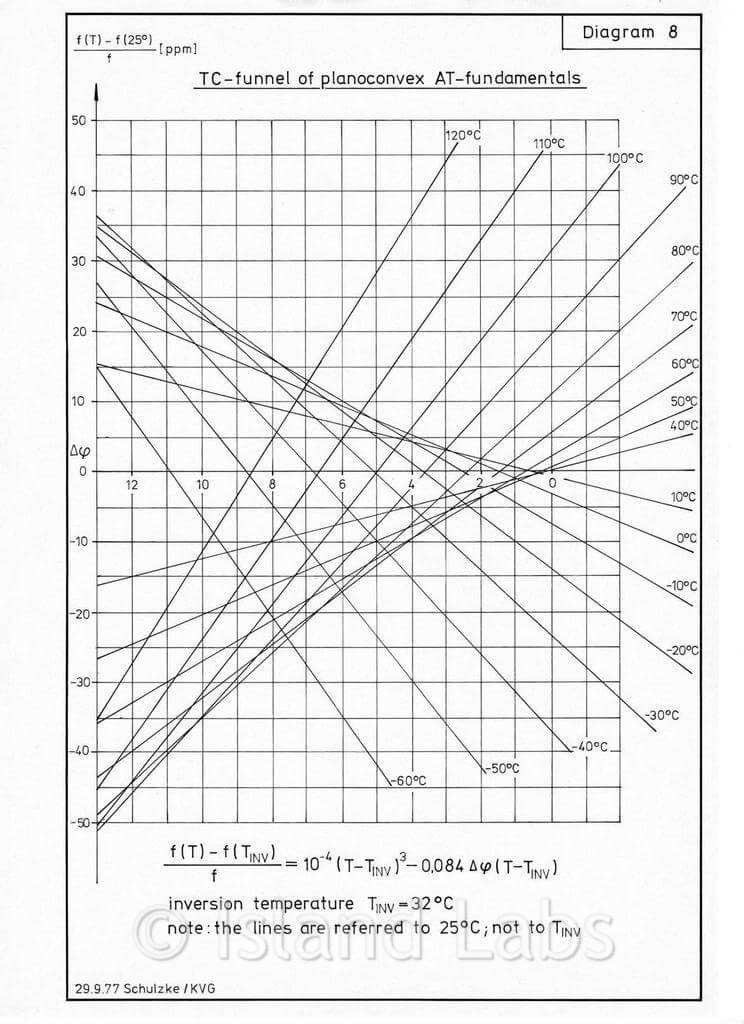

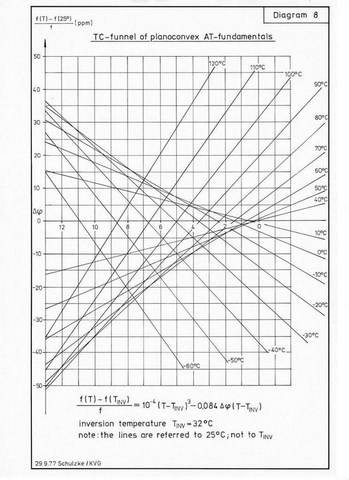

Diagram 8

TC of planoconvex AT-fundamentals

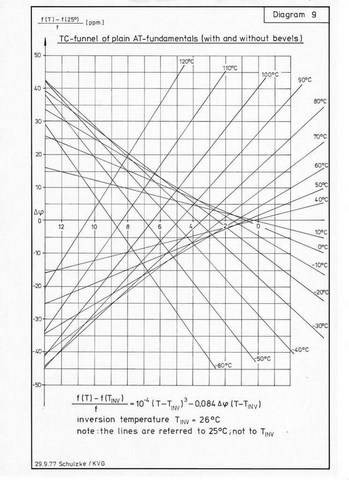

Diagram 9

TC of plain AT-fundamentals

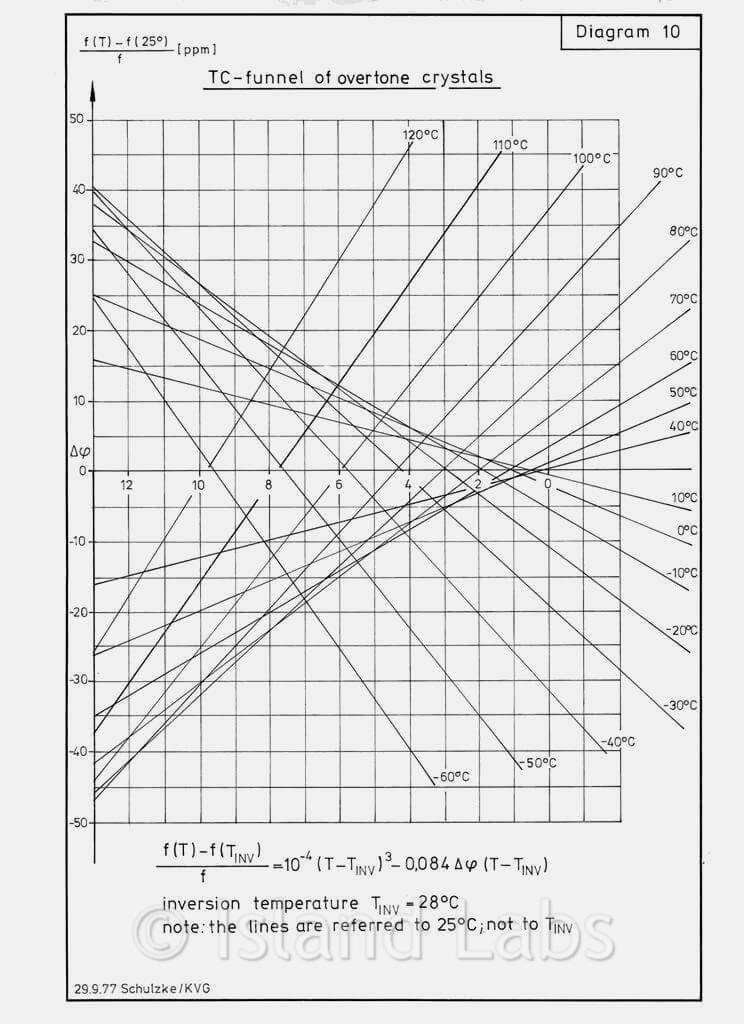

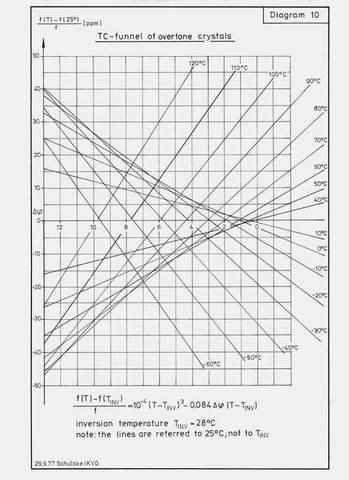

Diagram 10

TC of overtone crystals

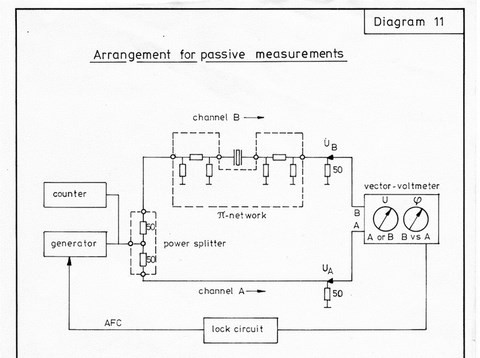

Diagram 11

PI Network Test Setup

16 KHz Quartz Crystal

Cathodeon Quartz Crystal
